Planetary Gear ใช้เมื่อไหร่? เลือกอย่างไรให้เหมาะกับงาน Heavy Duty

การเลือก Gear Reducer สำหรับเครื่องจักรอุตสาหกรรม ไม่ได้พิจารณาเพียงกำลังมอเตอร์หรือความเร็วรอบที่ต้องการเท่านั้น โดยเฉพาะงาน Heavy Duty ที่ต้องรองรับโหลดสูง ต้องการความเร็วรอบขาออกต่ำ หรือมีพื้นที่สำหรับติดตั้งระบบส่งกำลังจำกัด การเลือกประเภทและขนาดของ Gear Reducer ให้เหมาะสมตั้งแต่ต้นมีความสำคัญอย่างมาก

หนึ่งในตัวเลือกสำหรับ Application ลักษณะนี้คือ Planetary Gear หรือเกียร์ดาวเคราะห์ ซึ่งมีจุดเด่นด้านการรองรับ Torque สูง สามารถออกแบบให้มีอัตราทดสูง และให้ Torque Density สูงเมื่อเทียบกับขนาดของชุดเกียร์

อย่างไรก็ตาม Planetary Gear ไม่ได้จำเป็นสำหรับเครื่องจักรทุกประเภท แล้วงานแบบไหนควรพิจารณา Planetary Gear? และก่อนเลือกต้องดูข้อมูลอะไรบ้าง?

Planetary Gear คืออะไร?

Planetary Gear เป็นระบบเฟืองที่ประกอบด้วยองค์ประกอบหลัก ได้แก่ Sun Gear, Planet Gears และ Ring Gear

Sun Gear จะอยู่บริเวณศูนย์กลาง โดยมี Planet Gears หลายตัวทำงานอยู่รอบ ๆ และขบอยู่กับ Ring Gear

ลักษณะสำคัญของโครงสร้างนี้คือการแบ่งภาระในการส่งกำลังผ่าน Planet Gears หลายตัว หรือ Load Sharing ทำให้สามารถออกแบบระบบให้รองรับแรงบิดสูงเมื่อเทียบกับขนาดของ Gearbox ได้

คุณสมบัตินี้เรียกว่า High Torque Density และเป็นหนึ่งในเหตุผลที่ Planetary Gear ถูกนำมาใช้ในระบบส่งกำลังสำหรับเครื่องจักร Heavy Duty

จุดเด่นของ Planetary Gear สำหรับงานอุตสาหกรรม

ก่อนพิจารณาว่า Planetary Gear เหมาะกับเครื่องจักรหรือไม่ ควรเข้าใจคุณสมบัติหลักของระบบส่งกำลังประเภทนี้ก่อน

1. High Torque – รองรับแรงบิดสูง

จุดเด่นสำคัญของ Planetary Gear คือความสามารถในการรองรับ Torque สูง

จากโครงสร้างที่มี Planet Gears หลายตัวช่วยแบ่งภาระในการส่งกำลัง ทำให้สามารถรองรับแรงบิดได้สูงเมื่อเทียบกับขนาดของชุดเกียร์

ด้วยเหตุนี้ Planetary Gear จึงถูกนำมาพิจารณาใน Application ที่ต้องขับโหลดสูง เช่น ระบบลำเลียงขนาดใหญ่ เครื่องบด เครื่องย่อย หรือเครื่องกวนในกระบวนการผลิต

อย่างไรก็ตาม การเลือก Gearbox ไม่ควรพิจารณาเฉพาะค่า Torque สูงสุด แต่ต้องดู Operating Condition และลักษณะโหลดของเครื่องจักรประกอบด้วย

2. High Ratio – รองรับอัตราทดสูง

เครื่องจักร Heavy Duty หลายประเภทต้องการ Output Speed ต่ำ ในขณะที่ Motor มีความเร็วรอบสูงกว่ามาก จึงจำเป็นต้องใช้อัตราทดหรือ Gear Ratio ที่เหมาะสม

Planetary Gear สามารถจัดชุด Reduction หลาย Stage เพื่อสร้างอัตราทดสูงได้

สำหรับ P Series ตามข้อมูลผลิตภัณฑ์ที่ใช้ในบทความนี้ มีช่วง Ratio ตั้งแต่ 100–5,000 จึงสามารถนำมาพิจารณากับระบบที่ต้องการลดความเร็วรอบลงมากได้

3. Compact Design – เหมาะกับพื้นที่ติดตั้งจำกัด

เมื่อเครื่องจักรต้องการ Torque สูง ขนาดของ Drive System ก็เป็นอีกปัจจัยที่ต้องพิจารณา

Planetary Gear มีจุดเด่นด้าน Torque Density จึงสามารถออกแบบระบบส่งกำลังที่รองรับ Torque สูงในโครงสร้างที่กะทัดรัด เหมาะสำหรับ Application ที่มีข้อจำกัดด้านพื้นที่ติดตั้ง

อย่างไรก็ตาม ขนาดจริงของ Gearbox ยังคงขึ้นอยู่กับ Torque, Ratio, Configuration และเงื่อนไขการใช้งานของแต่ละเครื่องจักร

4. Reliable Performance – เหมาะกับการใช้งานอุตสาหกรรม

โครงสร้าง Planetary ที่มี Planet Gears หลายตัวช่วยแบ่งภาระในการส่งกำลัง ทำให้เหมาะกับ Application ที่มีโหลดสูงและต้องการระบบส่งกำลังสำหรับการใช้งานในภาคอุตสาหกรรม

แต่ประสิทธิภาพและอายุการใช้งานของ Gearbox ไม่ได้ขึ้นอยู่กับโครงสร้างเพียงอย่างเดียว

การเลือกขนาดให้เหมาะสม การติดตั้ง การหล่อลื่น และการบำรุงรักษาตามเงื่อนไขของผู้ผลิต ล้วนมีผลต่อความน่าเชื่อถือของระบบในระยะยาว

Planetary Gear ควรใช้เมื่อไหร่?

แม้ Planetary Gear จะมีจุดเด่นหลายด้าน แต่ไม่ได้หมายความว่าจะเหมาะกับทุก Application

โดยทั่วไป สามารถเริ่มพิจารณา Planetary Gear เมื่อเครื่องจักรมี Requirement ในลักษณะต่อไปนี้

ต้องการ Output Torque สูง

เครื่องจักรที่ต้องขับโหลดสูงจำเป็นต้องใช้ Gear Reducer ที่สามารถรองรับ Required Output Torque ได้อย่างเหมาะสม

Planetary Gear จึงเป็นหนึ่งในตัวเลือกสำหรับ Application ที่ต้องการ Torque สูง โดยเฉพาะเมื่อ Requirement เพิ่มสูงขึ้นจนต้องพิจารณาทั้ง Torque และขนาดของ Drive System ไปพร้อมกัน

ต้องการ Output Speed ต่ำและ Ratio สูง

ความสัมพันธ์พื้นฐานระหว่างความเร็วรอบและ Gear Ratio สามารถอธิบายได้ว่า

Output Speed ≈ Input Speed ÷ Gear Ratio

ตัวอย่างเช่น หาก Motor หมุนที่ 1,500 rpm และใช้ Ratio 100:1 ความเร็วรอบขาออกในทางทฤษฎีจะอยู่ที่ประมาณ 15 rpm

ดังนั้น หากเครื่องจักรต้องการ Output Speed ต่ำมาก ก็จำเป็นต้องพิจารณา Ratio ที่สูงขึ้นตาม Requirement ของระบบ

พื้นที่ติดตั้ง Drive System มีข้อจำกัด

ในบางเครื่องจักร การรองรับ Torque สูงอาจทำให้ระบบส่งกำลังมีขนาดใหญ่ขึ้น

หากพื้นที่ติดตั้งเป็นหนึ่งในข้อจำกัด Planetary Gear ซึ่งมีจุดเด่นด้าน High Torque Density จึงเป็นอีกทางเลือกที่ควรนำมาพิจารณา

Torque สูง ไม่ได้หมายความว่าดูแค่ค่า Torque

ข้อผิดพลาดที่ควรหลีกเลี่ยงในการเลือก Gearbox คือการนำ Required Torque ไปเทียบกับค่า Nominal Torque ใน Catalogue แล้วเลือกรุ่นทันที

เพราะเครื่องจักรแต่ละประเภทมี Load Profile แตกต่างกัน

เครื่องจักรที่ทำงานต่อเนื่องด้วยโหลดคงที่ ย่อมมีเงื่อนไขแตกต่างจากเครื่องบดหรือเครื่องย่อยที่โหลดสามารถเปลี่ยนแปลงระหว่างการทำงาน

ดังนั้น นอกจาก Torque แล้ว ควรพิจารณาข้อมูลอื่นร่วมด้วย เช่น

• Motor Power
• Input Speed
• Required Output Speed
• Gear Ratio
• Operating Hours
• Duty Cycle
• Service Factor
• จำนวนครั้งในการ Start/Stop
• ลักษณะโหลด
• Radial และ Axial Load หากมี
• Mounting Position
• Installation Space

ข้อมูลเหล่านี้ช่วยให้สามารถเลือกรุ่นและขนาด Gearbox ให้เหมาะสมกับสภาพการทำงานจริงมากขึ้น

Planetary Gear เหมาะกับ Application แบบไหน?

Planetary Gear สามารถนำมาพิจารณาในเครื่องจักร Heavy Duty ได้หลายประเภท โดยต้องประเมิน Requirement ของแต่ละระบบเป็นหลัก

Heavy Duty Conveyor

ระบบลำเลียงที่ต้องขับวัสดุปริมาณมากอาจต้องการ Torque สูง โดยเฉพาะช่วง Starting หรือระบบที่ทำงานภายใต้โหลดสูงอย่างต่อเนื่อง

การเลือก Gearbox สำหรับ Conveyor จึงควรพิจารณาทั้ง Torque, Conveyor Speed, Starting Condition และ Duty Cycle

Crusher และ Shredder

เครื่องบดและเครื่องย่อยมีโอกาสพบโหลดที่เปลี่ยนแปลงตามวัสดุที่เข้าสู่เครื่อง

จึงต้องพิจารณาทั้ง Required Torque, Load Profile และ Service Factor ก่อนเลือก Gear Reducer

Mixer และ Agitator

เครื่องกวนหรือเครื่องผสมขนาดใหญ่ โดยเฉพาะกระบวนการที่วัสดุมีความหนืดสูง อาจต้องใช้ Torque สูงที่ความเร็วรอบต่ำ

นอกจาก Torque และ Ratio แล้ว ยังควรพิจารณาโหลดที่เกิดขึ้นกับเพลาและรูปแบบการติดตั้งด้วย

Winch และระบบขับเคลื่อนความเร็วต่ำ

Application ที่ต้องการความเร็วรอบต่ำและ Torque สูง สามารถนำ Planetary Gear มาพิจารณาเป็นส่วนหนึ่งของ Drive System ได้

ทั้งนี้ การเลือกรุ่นต้องอ้างอิง Requirement และเงื่อนไขความปลอดภัยของเครื่องจักรแต่ละประเภท

ก่อนเลือก Planetary Gear ควรเตรียมข้อมูลอะไร?

หากต้องการคัดเลือก Planetary Gear ให้ตรงกับเครื่องจักร ควรเริ่มจากข้อมูลของ Application มากกว่าการเริ่มจากรุ่น Gearbox

ข้อมูลเบื้องต้นที่สำคัญ ได้แก่

Torque ที่ต้องการ
เครื่องจักรต้องการ Output Torque เท่าไร ทั้งในสภาวะปกติและช่วงโหลดสูง

Ratio Target
ต้องการลดความเร็วจาก Input Speed ลงเหลือ Output Speed เท่าไร

Motor Power และ Motor Speed
มอเตอร์ที่ใช้มีกำลังกี่ kW และมีความเร็วรอบเท่าไร

Operating Condition
เครื่องจักรทำงานกี่ชั่วโมงต่อวัน ทำงานต่อเนื่องหรือเป็นช่วง และมีการ Start/Stop บ่อยเพียงใด

ลักษณะโหลด
โหลดมีความสม่ำเสมอ เปลี่ยนแปลง หรือมีแรงกระแทกระหว่างการทำงานหรือไม่

Installation Arrangement
มีพื้นที่ติดตั้งเท่าไร ต้องการตำแหน่งเพลาและรูปแบบการติดตั้งอย่างไร

ข้อมูลเหล่านี้จะช่วยให้การพิจารณา Gearbox สอดคล้องกับ Requirement ของเครื่องจักรมากขึ้น

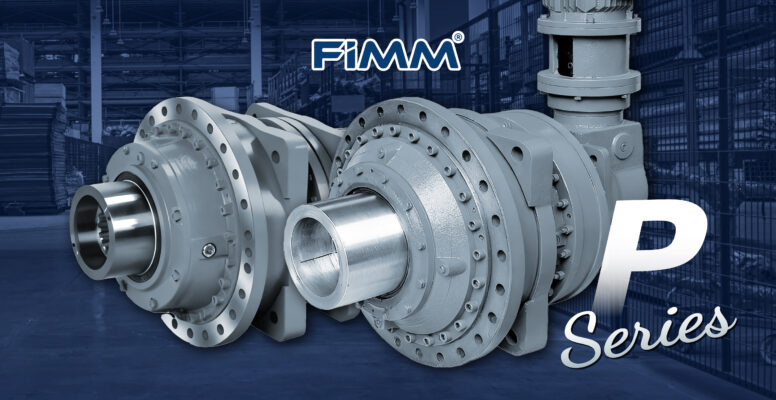

Planetary Gear Reducer (P Series) สำหรับงาน Heavy Duty

• Planetary Gear Reducer
• รองรับ Configuration ร่วมกับ Helical และ Bevel-helical
• Ratio 100–5,000
• Nominal Torque สูงสุด 500,000 N.M.

Planetary Gear ไม่จำเป็นสำหรับทุกงาน

Planetary Gear มีจุดเด่นด้าน High Torque, High Ratio และ Compact Design แต่ไม่ได้หมายความว่าเป็น Gear Reducer ที่เหมาะสมที่สุดสำหรับเครื่องจักรทุกประเภท

สำหรับ Application ที่ Torque และ Ratio ไม่สูงมาก Gear Reducer ประเภทอื่นอาจเหมาะสมกว่าในด้าน Specification, Installation หรือต้นทุนของระบบ

ดังนั้น การเลือก Gearbox จึงไม่ควรเริ่มจากคำถามว่า

“Gearbox แบบไหนดีที่สุด?”

แต่ควรเริ่มจาก

“เครื่องจักรต้องการ Torque, Ratio และ Operating Condition แบบไหน?”

เมื่อ Requirement ของระบบชัดเจน จึงสามารถเลือกประเภทและขนาดของ Gearbox ให้เหมาะกับ Application ได้อย่างถูกต้องมากขึ้น

สรุป

Planetary Gear เป็นหนึ่งใน Gear Reducer ที่เหมาะสำหรับนำมาพิจารณาในงาน Heavy Duty โดยเฉพาะระบบที่ต้องการ Torque สูง อัตราทดสูง ความเร็วรอบขาออกต่ำ หรือมีข้อจำกัดด้านพื้นที่ติดตั้ง

โครงสร้าง Planetary ช่วยแบ่งภาระในการส่งกำลังผ่าน Planet Gears หลายตัว จึงมีจุดเด่นด้าน High Torque Density ขณะที่การจัด Reduction หลาย Stage ช่วยรองรับ Ratio ที่สูงขึ้นได้

สำหรับ P Series Planetary Gear Reducer มีช่วง Ratio 100–5,000 และ Nominal Torque สูงสุด 500,000 N.M. พร้อม Configuration ร่วมกับ Helical และ Bevel-helical สำหรับระบบส่งกำลังที่มี Requirement แตกต่างกัน

อย่างไรก็ตาม การเลือก Planetary Gear ไม่ควรดูเพียงค่า Torque สูงสุด แต่ต้องพิจารณา Torque, Ratio, Motor Power, Speed, Service Factor, Duty Cycle, Load Profile และ Installation Arrangement ร่วมกัน
