Shaft Mounted Gear คืออะไร? TA Series เหมาะกับงานแบบไหน
ส.ค.
Shaft Mounted Gear คืออะไร? TA Series เหมาะกับงานแบบไหน
การเลือก Gear Reducer สำหรับเครื่องจักรอุตสาหกรรม ไม่ได้มีเพียงเรื่องกำลังมอเตอร์ อัตราทด หรือ Torque เท่านั้น แต่ รูปแบบการติดตั้ง Gear Reducer เข้ากับเครื่องจักร ก็มีผลต่อพื้นที่ จำนวนอุปกรณ์ การติดตั้ง และการบำรุงรักษาในระยะยาว
ระบบส่งกำลังแบบทั่วไปบางรูปแบบอาจติดตั้ง Gear Reducer แยกออกจาก Driven Shaft และต้องใช้อุปกรณ์เชื่อมต่อระหว่างเกียร์กับเครื่องจักร ขณะที่ Shaft Mounted Gear ถูกออกแบบมาให้ติดตั้งเข้ากับเพลาของเครื่องจักรโดยตรง
หนึ่งใน Gear Reducer ที่ใช้แนวคิดนี้คือ TA Series Shaft Mounted Gear Reducer ซึ่งเหมาะกับระบบลำเลียงและเครื่องจักรหลายประเภทที่ต้องการ Drive Arrangement แบบเรียบง่ายและกะทัดรัด
แล้ว Shaft Mounted Gear แตกต่างจาก Gear Reducer ทั่วไปอย่างไร? TA Series เหมาะกับงานประเภทไหน และช่วยลดต้นทุนรวมของระบบได้อย่างไร?
Shaft Mounted Gear คืออะไร?
Shaft Mounted Gear Reducer คือ Gear Reducer ที่ออกแบบให้ติดตั้งเข้ากับ Driven Shaft ของเครื่องจักรโดยตรง โดยตัว Gear Reducer ถูกสวมและยึดเข้ากับเพลาที่ต้องการขับ
แนวคิดสำคัญจึงอยู่ที่คำว่า Direct on Shaft
ในระบบที่ติดตั้ง Gear Reducer แยกจากเครื่องจักร อาจมีลักษณะประมาณนี้:
Motor → Gear Reducer → Coupling → Driven Shaft
แต่ Shaft Mounted Gear สามารถจัดระบบให้ Output ของ Gear Reducer เชื่อมต่อกับ Driven Shaft โดยตรง:
Motor → Shaft Mounted Gear Reducer → Driven Shaft
จึงสามารถลดความจำเป็นของ Output Coupling และอุปกรณ์เชื่อมต่อบางส่วนได้ในระบบที่เหมาะสม
ประโยชน์ไม่ได้มีเพียงการลดจำนวนชิ้นส่วน แต่ยังส่งผลต่อ Layout การติดตั้ง Alignment และ Maintenance ของ Drive System โดยรวมด้วย

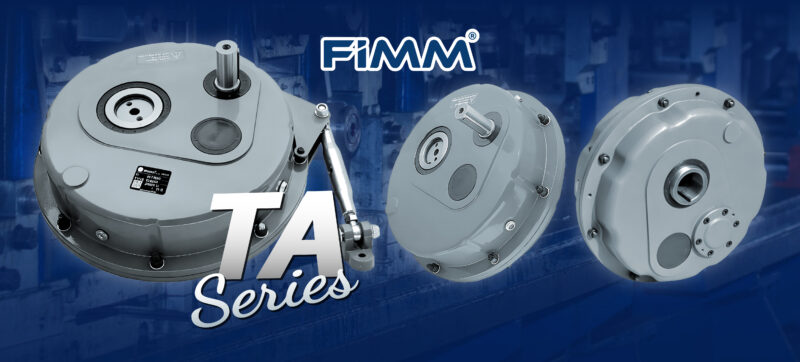

TA Series Shaft Mounted Gear Reducer คืออะไร?
TA Series เป็น Shaft Mounted Gear Reducer ที่ออกแบบสำหรับการติดตั้งบนเพลาของเครื่องจักรโดยตรง เหมาะกับงานที่มี Driven Shaft ชัดเจนและสามารถออกแบบ Mounting Arrangement ให้รองรับตัว Gear Reducer ได้อย่างเหมาะสม
แทนที่จะออกแบบฐานสำหรับ Gear Reducer แล้วต่อเพลาไปยังเครื่องจักรอีกทอดหนึ่ง TA Series สามารถติดตั้งอยู่บริเวณ Driven Shaft ได้โดยตรง
จึงช่วยให้ Drive System มีความกะทัดรัดและลดความซับซ้อนขององค์ประกอบบางส่วน
อย่างไรก็ตาม การเลือก TA Series ต้องพิจารณาทั้ง Torque, Shaft Diameter, Ratio, Service Factor และ Mounting Position ไม่ใช่เพียงเลือกจากกำลังมอเตอร์เท่านั้น

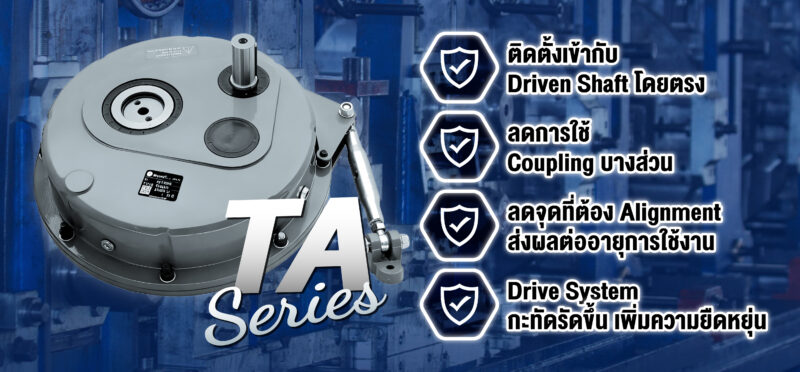

จุดเด่นของ Shaft Mounted Gear
1. ติดตั้งเข้ากับ Driven Shaft โดยตรง
นี่คือจุดเด่นหลักของ Shaft Mounted Gear
การติดตั้ง Gear Reducer บนเพลาของเครื่องจักรโดยตรงช่วยลดระยะและองค์ประกอบระหว่าง Gear Reducer กับ Driven Equipment
สำหรับเครื่องจักรที่มี Layout เหมาะสม วิธีนี้สามารถช่วยให้ชุด Drive กะทัดรัดกว่าการติดตั้ง Gear Reducer แยกออกจากเครื่องจักร
โดยเฉพาะเครื่องจักรที่มี Driven Shaft อยู่ในตำแหน่งที่สามารถติดตั้ง Gear Reducer ได้โดยไม่รบกวนโครงสร้างหรือพื้นที่สำหรับ Maintenance
2. ลดการใช้ Coupling บางส่วน
ระบบ Gear Reducer แบบติดตั้งแยกฐานมักต้องมี Coupling ระหว่าง Output Shaft ของ Gear Reducer กับ Driven Shaft ของเครื่องจักร
Coupling ไม่ใช่อุปกรณ์ที่ไม่ดี เพราะมีหน้าที่สำคัญในระบบส่งกำลังหลายประเภท แต่การเพิ่ม Coupling ก็หมายถึงการเพิ่มอีกหนึ่งองค์ประกอบที่ต้องออกแบบ ติดตั้ง ตรวจสอบ และบำรุงรักษา
สำหรับ Shaft Mounted Gear ที่ติดตั้งเข้ากับ Driven Shaft โดยตรง สามารถลด Output Coupling ในตำแหน่งดังกล่าวได้
จึงช่วยลดจำนวนองค์ประกอบของ Drive System ใน Application ที่เหมาะสม
3. ลดจุดที่ต้อง Alignment
เมื่อ Gear Reducer และ Driven Equipment ถูกเชื่อมต่อกันผ่าน Coupling การ Alignment ระหว่างเพลาทั้งสองเป็นขั้นตอนสำคัญในการติดตั้ง
หาก Alignment ไม่เหมาะสม อาจเพิ่มแรงที่เกิดกับ Coupling, Bearing และ Shaft และส่งผลต่ออายุการใช้งานของระบบในระยะยาว
การติดตั้ง Shaft Mounted Gear เข้ากับ Driven Shaft โดยตรงช่วยลดจุด Alignment ระหว่าง Gear Output กับ Driven Shaft ลงได้
แต่ไม่ได้หมายความว่า Shaft Mounted Gear ไม่ต้องคำนึงถึง Alignment หรือ Mounting เลย
การติดตั้งยังต้องเป็นไปตาม Drawing และข้อกำหนดของผู้ผลิต รวมถึงการติดตั้ง Torque Arm และอุปกรณ์ยึดต่าง ๆ อย่างถูกต้อง
4. Drive System กะทัดรัดขึ้น
เมื่อ Gear Reducer อยู่บน Driven Shaft โดยตรง ระบบอาจไม่จำเป็นต้องใช้พื้นที่สำหรับ Output Coupling และฐาน Gear Reducer ในรูปแบบเดียวกับการติดตั้งแบบแยกฐาน
จึงช่วยเพิ่มความยืดหยุ่นในการออกแบบ Layout เครื่องจักร
ข้อดีนี้มีความสำคัญโดยเฉพาะกับระบบลำเลียงหรือเครื่องจักรที่มีพื้นที่รอบ Drive End จำกัด
อย่างไรก็ตาม ก่อนเลือกใช้ต้องเผื่อพื้นที่สำหรับการถอด Gear Reducer การเปลี่ยนอะไหล่ และการบำรุงรักษาด้วย ไม่ควรพิจารณาเฉพาะพื้นที่ตอนติดตั้งครั้งแรก

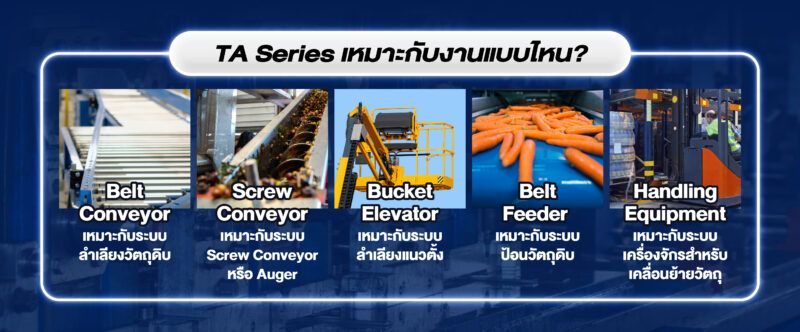

TA Series เหมาะกับงานแบบไหน?
Shaft Mounted Gear ไม่ได้ใช้เฉพาะ Conveyor แต่สามารถใช้กับเครื่องจักรหลายประเภทที่มี Driven Shaft และ Mounting Arrangement เหมาะสม
Belt Conveyor
เป็นหนึ่งใน Application ที่พบ Shaft Mounted Gear ได้บ่อย เนื่องจาก Gear Reducer สามารถติดตั้งบริเวณ Drive Shaft หรือ Head Pulley Shaft ได้โดยตรง
เหมาะกับระบบลำเลียงวัตถุดิบและ Material Handling ที่ต้องการ Drive System กะทัดรัด
Screw Conveyor
ระบบ Screw Conveyor หรือ Auger มีเพลาหลักสำหรับหมุนสกรูลำเลียง จึงสามารถพิจารณา Shaft Mounted Gear ได้ในบาง Layout
ต้องตรวจสอบทั้ง Torque, Shaft Diameter และลักษณะโหลดก่อนเลือกใช้งาน
Bucket Elevator
ระบบลำเลียงแนวตั้งสามารถใช้ Shaft Mounted Gear ใน Drive Arrangement ที่เหมาะสม แต่ต้องพิจารณา Starting Torque, Service Factor และระบบป้องกันการหมุนย้อนกลับตามความจำเป็น
Feeder
ระบบป้อนวัตถุดิบ เช่น Belt Feeder หรือเครื่องป้อนวัสดุบางประเภท สามารถใช้ Shaft Mounted Gear เพื่อให้ชุด Drive มีความกะทัดรัดและลดอุปกรณ์เชื่อมต่อ
Material Handling Equipment
เครื่องจักรสำหรับเคลื่อนย้ายวัตถุดิบหลายประเภทมี Driven Shaft ที่สามารถออกแบบชุดขับแบบ Shaft Mounted ได้
ดังนั้น การตัดสินใจว่า TA Series เหมาะหรือไม่ควรดูจาก โครงสร้างของเครื่องจักรและ Drive Arrangement มากกว่าดูจากชื่อ Application เพียงอย่างเดียว
ทำไม Shaft Mounted Gear จึงนิยมใช้กับ Conveyor?
แม้ TA Series จะไม่ได้จำกัดอยู่เฉพาะ Conveyor แต่ระบบลำเลียงถือเป็น Application ที่เห็นประโยชน์ของ Shaft Mounted Gear ได้ชัดเจน
Conveyor มี Driven Shaft เช่น Head Pulley Shaft อยู่แล้ว หากขนาดเพลา Torque และโครงสร้างรองรับเหมาะสม Gear Reducer สามารถติดตั้งบริเวณ Drive Shaft ได้โดยตรง
จึงช่วยลดความซับซ้อนของชุดขับ และในบางระบบสามารถลด Coupling, Base Structure และงาน Alignment บางส่วนได้
นี่คือเหตุผลที่คำว่า Shaft Mounted Gear Conveyor มักพบร่วมกันในงานออกแบบระบบลำเลียงอุตสาหกรรม
Shaft Mounted Gear ช่วยลด Maintenance ได้อย่างไร?
คำว่า Maintenance ต่ำ ไม่ได้หมายความว่า Shaft Mounted Gear ไม่ต้องบำรุงรักษา
ตัว Gear Reducer ยังคงต้องได้รับการตรวจสอบตามระยะ เช่น น้ำมันหล่อลื่น Seal, Bearing, อุณหภูมิ เสียง และการสั่นสะเทือน รวมถึง Torque Arm และจุดยึดต่าง ๆ
แต่ข้อได้เปรียบคือ เมื่อ Drive System มีองค์ประกอบน้อยลง ก็สามารถลดจำนวนจุดที่ต้องตรวจสอบบางส่วนได้
ตัวอย่างเช่น หากระบบไม่ต้องใช้ Output Coupling ก็ไม่มี Coupling ตำแหน่งนั้นให้ตรวจสอบหรือ Alignment ใหม่
ดังนั้นคำที่แม่นยำกว่าคือ
Shaft Mounted Gear ช่วยลด Maintenance Point บางส่วนของ Drive System
ไม่ใช่การบอกว่า Gear Reducer ไม่ต้อง Maintenance

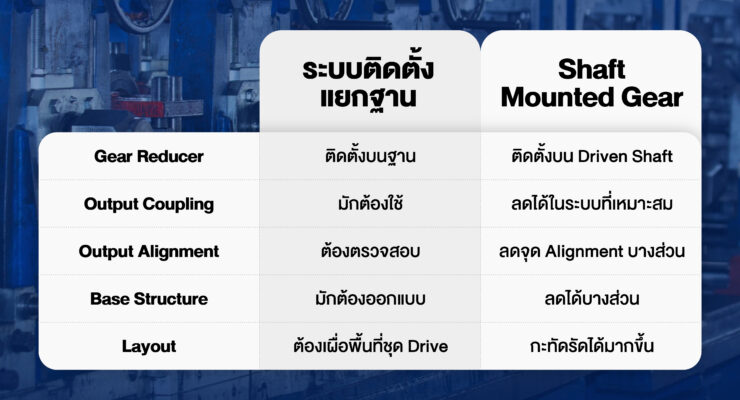

Shaft Mounted Gear กับระบบแบบเดิม ต่างกันอย่างไร?
| หัวข้อ | ระบบติดตั้งแยกฐาน | Shaft Mounted Gear |
|---|---|---|
| Gear Reducer | ติดตั้งบนฐาน | ติดตั้งบน Driven Shaft |
| Output Coupling | มักต้องใช้ | ลดได้ในระบบที่เหมาะสม |
| Output Alignment | ต้องตรวจสอบ | ลดจุด Alignment บางส่วน |
| Base Structure | มักต้องออกแบบ | ลดได้บางส่วน |
| Layout | ต้องเผื่อพื้นที่ชุด Drive | กะทัดรัดได้มากขึ้น |
| Maintenance Point | ขึ้นกับจำนวนอุปกรณ์ | ลดลงได้จากชิ้นส่วนที่น้อยลง |
ไม่ได้หมายความว่า Shaft Mounted Gear “ดีกว่า” ระบบแบบเดิมทุกกรณี
แต่เป็น Drive Arrangement อีกประเภทหนึ่ง ที่เหมาะกับเงื่อนไขการใช้งานบางแบบมากกว่า
ก่อนเลือก TA Series ต้องดูอะไรบ้าง?
การเลือก Shaft Mounted Gear ควรพิจารณาข้อมูลหลายด้านร่วมกัน ได้แก่ Motor Power, Input และ Output RPM, Required Torque, Gear Ratio, Service Factor, ชั่วโมงการทำงาน และลักษณะโหลด
แต่มีข้อมูลหนึ่งที่สำคัญมากสำหรับ Shaft Mounted Gear คือ Shaft Diameter และรายละเอียดของ Driven Shaft
เนื่องจาก Gear Reducer ต้องติดตั้งเข้ากับเพลาเครื่องจักรโดยตรง ขนาดเพลา รูปแบบการยึด และพื้นที่โดยรอบจึงมีผลต่อการเลือก Gear Reducer และอุปกรณ์ Mounting
หากมี Drawing ของเครื่องจักร ควรใช้ประกอบการเลือกตั้งแต่ต้น เพราะช่วยให้ตรวจสอบทั้งตำแหน่ง Gear Reducer, Torque Arm, Driven Shaft และพื้นที่สำหรับติดตั้งและบำรุงรักษาได้ชัดเจนขึ้น
TA Series เหมาะกับทุกงานหรือไม่?
ไม่จำเป็น
แม้ Shaft Mounted Gear จะช่วยลดความซับซ้อนของ Drive System ได้ แต่เครื่องจักรบางประเภทอาจเหมาะกับ Inline Gear, Parallel Shaft Gear, Helical Bevel Gear หรือ Gear Reducer รูปแบบอื่นมากกว่า
การเลือกจึงควรพิจารณาจาก
Application + Load + Torque + Shaft + Layout + Duty
ร่วมกัน
เพราะไม่มี Gear Reducer แบบไหนดีที่สุดสำหรับทุกเครื่องจักร มีแต่ Gear Reducer ที่ เหมาะกับเงื่อนไขของหน้างานนั้นมากกว่า
สรุป: TA Series ช่วยให้ Drive System เรียบง่ายขึ้น
TA Series Shaft Mounted Gear Reducer เป็น Gear Reducer ที่ออกแบบให้ติดตั้งเข้ากับ Driven Shaft ของเครื่องจักรโดยตรง
จุดเด่นสำคัญคือช่วยลดองค์ประกอบของ Drive System บางส่วน ลดการใช้ Output Coupling ลดจุด Alignment และช่วยให้ Layout ของชุดขับมีความกะทัดรัด
TA Series สามารถนำไปใช้ได้กับหลาย Application เช่น Belt Conveyor, Screw Conveyor, Bucket Elevator, Feeder และ Material Handling Equipment โดยต้องพิจารณาความเหมาะสมของ Load, Torque, Shaft Diameter และ Mounting Arrangement ในแต่ละเครื่องจักร
และหากมองในมุมของ Total Cost of Ownership การลดจำนวนอุปกรณ์และ Maintenance Point บางส่วน อาจช่วยลดต้นทุนรวมของ Drive System ในระยะยาวได้
